Un tenon trop serré qui fend le montant au collage, ou un tenon flottant qui laisse du jour une fois chevillé : on a tous rencontré l’un de ces deux scénarios à l’atelier. Le calcul du jeu et du serrage dans un assemblage tenon-mortaise ne relève pas d’une formule unique. Il dépend du matériau, de l’usage (intérieur ou extérieur) et même du type de colle. Voici comment aborder concrètement ces réglages.
Épaisseur du tenon et largeur de mortaise : la cote de départ
On commence toujours par l’épaisseur du tenon, parce que c’est elle qui conditionne la tenue mécanique. La règle de base en menuiserie traditionnelle est simple : l’épaisseur du tenon correspond au tiers de l’épaisseur de la pièce dans laquelle il est taillé.
Lire également : Rénovation complète : comment optimiser votre budget avec Devis travaux meusetravaux.be ?
Sur une traverse de 30 mm, on obtient un tenon d’environ 10 mm. La mortaise est creusée à la même cote nominale. C’est sur cette dimension (l’épaisseur) que le serrage doit être le plus contrôlé, car un excès provoque des fentes longitudinales dans le montant.
La largeur du tenon, elle, suit la hauteur de la traverse moins les épaulements. Sur cette dimension, on travaille différemment selon le contexte, et c’est là que les retours varient le plus d’un menuisier à l’autre.
A voir aussi : Prises mural : check-list à suivre avant de lancer vos travaux
Jeu et serrage selon la stabilité du bois
Le paramètre que beaucoup de guides oublient, c’est la nature du matériau. Un panneau contreplaqué de bouleau ne bouge quasiment pas. Un montant en chêne massif exposé aux intempéries peut varier de plusieurs dixièmes de millimètre en largeur sur une saison.
Bois stabilisés et panneaux (intérieur)
Sur du contreplaqué, du MDF ou du lamellé-collé utilisé en intérieur chauffé, on peut viser un ajustement quasi à zéro jeu. Certains formateurs en ébénisterie recommandent même un très léger serrage sur l’épaisseur, suffisant pour que le tenon entre à la presse ou au maillet sans forcer excessivement. Le collage suffit alors à verrouiller l’assemblage, sans chevilles.
Bois massif extérieur (charpente, menuiserie de jardin)
La logique s’inverse. En charpente traditionnelle, on laisse un jeu fonctionnel plus généreux sur la largeur du tenon que sur son épaisseur. L’objectif : permettre au bois de gonfler et de se rétracter sans éclater le montant.
- Sur l’épaisseur du tenon, on conserve un ajustement serré (quelques centièmes de millimètre de serrage) pour garantir le contact mécanique.
- Sur la largeur, on prévoit un jeu visible à sec, qui sera rattrapé par les chevilles ou les embrèvements, pas par le collage seul.
- La profondeur de la mortaise dépasse légèrement la longueur du tenon (un à deux millimètres de fond libre), pour que l’épaulement plaque bien et que la colle excédentaire ait un espace de refuge.
Le jeu sur la largeur protège le montant des variations hygrométriques, surtout quand l’assemblage n’est pas collé mais chevillé à sec, comme en charpente.
Ajustement du tenon : méthode de contrôle à l’atelier
On ne mesure pas un jeu de quelques centièmes au mètre ruban. La méthode la plus fiable reste le test d’insertion progressif, combiné à un ajustement au ciseau à bois ou au rabot de paume.
Après avoir tracé et découpé le tenon à la scie (scie à araser ou scie à tenon), on le présente dans la mortaise sans forcer. Trois cas de figure :
- Le tenon glisse librement : il y a trop de jeu. On peut rattraper la situation avec des cales collées sur les joues, mais le mieux est de refaire la pièce si la précision compte.
- Le tenon entre à la main avec une résistance franche et régulière : c’est l’ajustement idéal pour un assemblage collé en intérieur.
- Le tenon ne rentre qu’au maillet avec un effort marqué : réduire le serrage au ciseau à bois par passes fines sur les joues, en vérifiant l’aplomb à chaque essai.
Un point souvent négligé : les traces de sciage. Des stries sur les joues du tenon créent un faux serrage. Elles donnent l’impression d’un ajustement correct, mais une fois que la colle les aplatit, du jeu apparaît. Un coup de rabot fin sur chaque joue, après la scie, élimine ce piège.
Type de colle et impact sur le serrage requis
La colle ne remplace pas un bon ajustement, mais elle influence la marge de manœuvre. Avec une colle PVA classique (vinylique blanche), le temps ouvert est suffisant pour assembler plusieurs tenons d’un meuble sans panique. On peut se permettre un serrage un peu plus ferme, parce qu’on a le temps de manœuvrer.
Avec une colle PVA rapide, il faut diminuer légèrement le serrage. La prise accélérée risque de bloquer le tenon à mi-course si l’ajustement est trop juste. On se retrouve alors avec un assemblage à moitié enfoncé, impossible à démonter proprement.

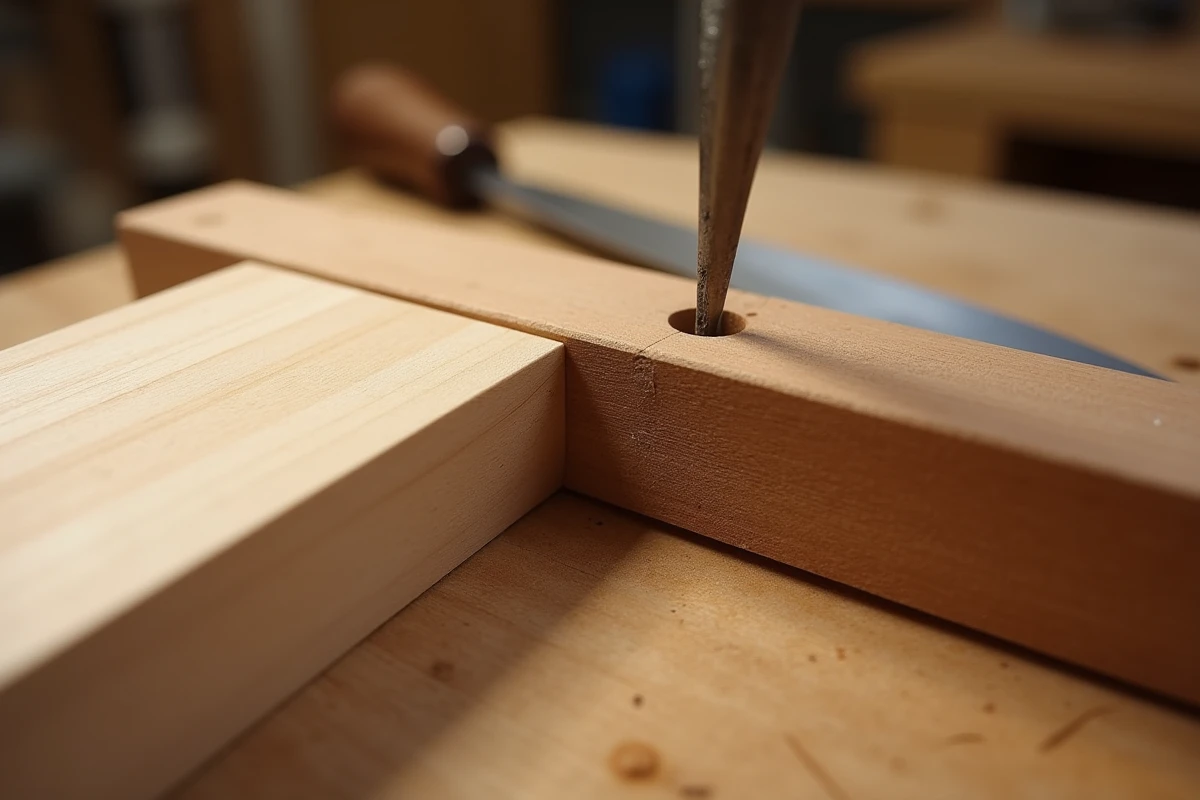

Pour les assemblages extérieurs non collés (charpente chevillée), la question ne se pose pas de la même façon. C’est la cheville en bois dur, tirée au renard ou non, qui assure le serrage mécanique final. Le tenon doit alors entrer librement dans la mortaise, et c’est le perçage décalé de la cheville qui plaque l’épaulement.
Erreurs fréquentes sur le calcul du jeu en tenon-mortaise
La première erreur est d’appliquer la même tolérance à l’épaisseur et à la largeur. Ces deux dimensions ne jouent pas le même rôle mécanique et ne subissent pas les mêmes contraintes hygrométriques.
La deuxième est de négliger le fond de mortaise. Un tenon qui bute au fond empêche l’épaulement de fermer. On voit alors un jour sur la face visible de l’assemblage, et toute la résistance mécanique chute parce que le contact se fait au mauvais endroit.
La troisième concerne le choix du moment pour ajuster. Tracer et couper le tenon, puis creuser la mortaise ensuite, permet d’adapter la mortaise à la pièce réelle plutôt qu’à une cote théorique. Les menuisiers qui travaillent dans l’autre sens passent plus de temps à corriger.
Le réglage du jeu et du serrage dans un assemblage tenon-mortaise repose sur trois variables liées : la stabilité du bois, l’usage prévu (collé ou chevillé, intérieur ou extérieur) et le type de colle. Traiter ces trois paramètres ensemble, plutôt que de chercher une tolérance universelle, donne des assemblages qui tiennent sur la durée sans compromettre le montant.
