La section de câble d’un panneau solaire détermine directement la quantité d’énergie qui arrive effectivement à l’onduleur ou à la batterie. Un câble sous-dimensionné provoque une chute de tension, ce qui se traduit par des pertes en watt-heure chaque jour, sur toute la durée de vie de l’installation. Choisir la bonne section de câble pour un panneau solaire repose sur trois variables mesurables : l’intensité du courant, la longueur du cheminement et la tension de fonctionnement du circuit.
Chute de tension et section de câble solaire : les seuils à ne pas dépasser
Les concurrents présentent souvent des tableaux de correspondance entre section et longueur, sans expliquer le mécanisme sous-jacent. La chute de tension, exprimée en pourcentage de la tension nominale du circuit, est le critère décisif. Sur un circuit en courant continu entre panneaux et onduleur, la chute de tension ne doit pas excéder 5 % pour préserver un rendement acceptable.
La formule utilisée est simple : chute de tension (V) = 2 x longueur (m) x intensité (A) x résistivité du conducteur / section (mm²). Le facteur 2 correspond à l’aller-retour du courant. Le cuivre offre une résistivité nettement inférieure à celle de l’aluminium, ce qui impose une section plus large en aluminium pour une même distance.
En pratique, sur un circuit basse tension (12 V ou 24 V), la marge est très faible. Quelques mètres de câble trop fin suffisent à dépasser le seuil admissible. Sur un circuit en 48 V ou en chaîne série à plusieurs centaines de volts, la tolérance augmente proportionnellement à la tension.

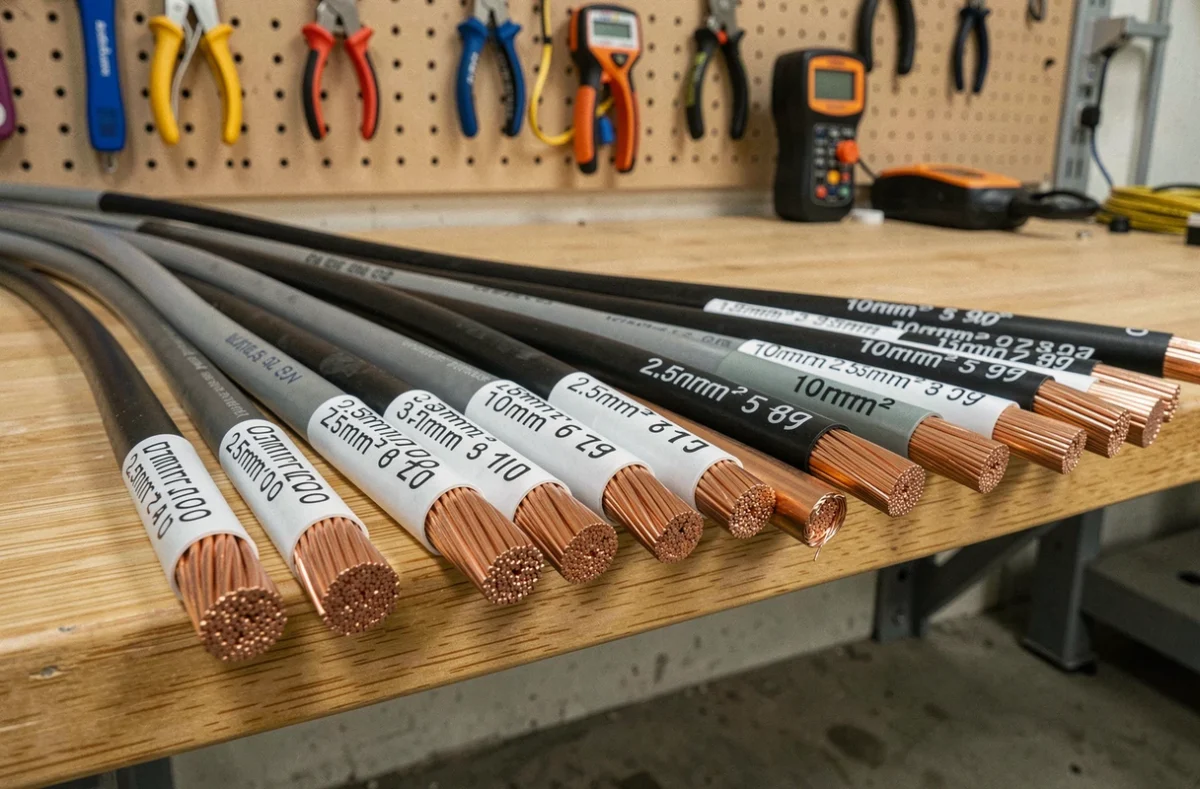

Tableau de section selon l’intensité et la longueur (circuit cuivre, chute de tension max 5 %)
| Intensité (A) | Longueur aller-retour 10 m | Longueur aller-retour 20 m | Longueur aller-retour 30 m |
|---|---|---|---|
| 10 A (circuit 48 V) | 2,5 mm² | 4 mm² | 6 mm² |
| 15 A (circuit 48 V) | 4 mm² | 6 mm² | 10 mm² |
| 20 A (circuit 24 V) | 6 mm² | 10 mm² | 16 mm² |
| 30 A (circuit 24 V) | 10 mm² | 16 mm² | 25 mm² |
| 10 A (circuit 12 V) | 4 mm² | 6 mm² | 10 mm² |
Ce tableau illustre un point que beaucoup d’installations domestiques sous-estiment : à 12 V, même un courant modeste exige une section généreuse. C’est la raison pour laquelle les kits solaires autonomes en 12 V fonctionnent mal dès que le câblage dépasse quelques mètres.
Câble H1Z2Z2-K et norme NF C 15-100 : ce que le type de câble change concrètement
Dimensionner la section ne suffit pas si le type de câble est inadapté. Entre les panneaux et l’onduleur, le courant circule en continu, souvent sous une tension de plusieurs centaines de volts en chaîne série. Le câble traverse des zones exposées aux UV, à la pluie, à des écarts de température importants.
Les câbles de référence pour cette portion sont les câbles H1Z2Z2-K (ou leur équivalent PV 1000 F). Leur gaine est conçue pour résister à l’ozone, aux UV et à l’humidité sur une durée comparable à celle des panneaux, soit plus de vingt ans. Un câble électrique domestique standard (type R2V ou H07VK) de même section n’offre pas cette tenue en extérieur : l’isolant se dégrade en quelques années sur une toiture.
La série NF C 15-100 édition 2024, applicable aux projets après la période de transition allant jusqu’au 23 août 2025, renforce les prescriptions sur l’identification des circuits photovoltaïques, le sectionnement et l’intégration de l’autoconsommation. Ce cadre normatif s’applique à la partie courant alternatif, entre onduleur et tableau électrique.
Câble côté courant continu vs câble côté courant alternatif
Côté courant continu (panneaux vers onduleur), le H1Z2Z2-K en section 4 mm² ou 6 mm² couvre la majorité des installations résidentielles jusqu’à quelques kilowatts-crête. La section dépend de l’intensité de court-circuit (Isc) des panneaux et de la longueur du cheminement.
Côté courant alternatif (onduleur vers tableau), un câble R2V classique convient, protégé dans l’installation intérieure. La section suit les règles habituelles de la NF C 15-100, en fonction du calibre du disjoncteur et de la puissance de l’onduleur. Pour une installation de quelques kilowatts, une section de 2,5 mm² ou 4 mm² suffit généralement.
Connecteurs solaires et sertissage : la source de pannes la plus fréquente
Les retours de terrain montrent que les défaillances proviennent plus souvent des connecteurs que d’une section insuffisante. Un connecteur mal serti, un mélange de connecteurs de marques différentes ou une incompatibilité entre le diamètre du câble et le connecteur créent des points de résistance qui échauffent, oxydent et finissent par couper le circuit ou provoquer un arc électrique.
- Les connecteurs doivent être de la même marque et de la même série sur toute la chaîne. Mixer deux fabricants, même si les connecteurs semblent compatibles mécaniquement, annule la garantie de contact et augmente le risque d’échauffement.
- Le sertissage nécessite une pince dédiée au connecteur utilisé. Un sertissage à la pince universelle ou, pire, à la pince coupante, ne garantit pas la surface de contact nécessaire.
- Le diamètre extérieur du câble doit correspondre à la plage d’acceptation du presse-étoupe du connecteur. Un câble de 6 mm² dans un connecteur prévu pour du 4 mm² ne se ferme pas correctement, et l’étanchéité est compromise.
Un connecteur de qualité coûte entre quelques euros et une dizaine d’euros la paire. Le surcoût est négligeable face au risque d’un point chaud sur une toiture.
Fourchettes de prix et délais pour le câblage solaire photovoltaïque
Le câble H1Z2Z2-K en 4 mm² se trouve généralement entre 1 et 2 euros le mètre linéaire. En 6 mm², le prix monte légèrement. Pour une installation résidentielle standard, la longueur totale de câble côté courant continu dépasse rarement quelques dizaines de mètres, ce qui représente un budget câblage DC relativement modeste.
Le câble R2V côté courant alternatif est encore moins cher au mètre, mais la section requise peut être plus importante si l’onduleur est éloigné du tableau électrique. Le poste câblage total représente une fraction modeste du budget d’une installation photovoltaïque, mais c’est précisément parce qu’il coûte peu qu’il est souvent négligé.
Critères de choix résumés pour dimensionner la section
- Relever l’intensité de court-circuit (Isc) sur la fiche technique du panneau, puis multiplier par le nombre de chaînes en parallèle si un coupleur est utilisé.
- Mesurer la longueur réelle du cheminement aller-retour entre les panneaux et l’onduleur, en comptant les passages en toiture, les descentes et les coudes.
- Appliquer la formule de chute de tension ou consulter un tableau de dimensionnement pour la tension du circuit (12 V, 24 V, 48 V ou tension de chaîne série).
- Choisir la section immédiatement supérieure si le calcul tombe entre deux valeurs normalisées. Surdimensionner d’un cran ne coûte presque rien et offre une marge de sécurité appréciable.
Les délais de livraison pour le câble solaire et les connecteurs sont généralement courts, de l’ordre de quelques jours chez les distributeurs spécialisés. En période de forte demande (printemps, début d’été), certaines sections ou longueurs de câble peuvent connaître des ruptures ponctuelles de stock.
Pièges courants lors du câblage d’une installation solaire
Le premier piège est de calculer la section sur la base de la puissance nominale du panneau plutôt que sur l’intensité de court-circuit. L’Isc est toujours supérieure au courant de fonctionnement maximal (Impp), et c’est cette valeur qui dimensionne la protection et le câble.
Le deuxième piège concerne les installations en basse tension (12 V ou 24 V) avec un parcours de câble long, par exemple entre un toit et un local technique au sous-sol. À 12 V, une distance aller-retour de 20 mètres avec un courant de 15 A nécessite déjà une section de 10 mm² pour rester sous le seuil de chute de tension admissible. Beaucoup d’installations utilisent du 4 mm² dans cette configuration et perdent une part significative de la production.
Le troisième piège est de confondre la section du câble (en mm²) avec son diamètre extérieur (en mm). Un câble de 4 mm² de section a un diamètre extérieur bien supérieur à 4 mm, en raison de l’isolant et de la gaine. Cette confusion entraîne des erreurs de commande et des incompatibilités avec les connecteurs ou les passe-câbles.
Le dimensionnement de la section de câble pour un panneau solaire repose sur des données mesurables et des calculs accessibles. La variable la plus critique reste le rapport entre l’intensité, la longueur et la tension du circuit. Un formulaire de demande de devis gratuit est disponible juste en dessous : renseignez vos coordonnées pour être rappelé par un professionnel qui pourra valider le dimensionnement adapté à votre projet.
