On récupère un garage avec une arrivée triphasée 380V, on branche un tour ou une scie à ruban, et à côté il faut alimenter l’éclairage, la perceuse à colonne et le poste à souder en 220V monophasé. Le schéma électrique 380V en 220V dans un garage ou un atelier, c’est avant tout un problème de cohabitation entre deux tensions sur un même tableau.
Mal réparti, le montage provoque des déclenchements à répétition, un échauffement du neutre, voire des dégâts sur les machines.
A lire aussi : Comment prolonger la durée de vie de ses gants de protection : conseils d’entretien et bonnes pratiques
Équilibrage des phases en atelier : le point que la plupart des schémas oublient
Quand on tire du 220V depuis une alimentation triphasée, on prélève le courant entre une phase et le neutre. Le réflexe courant consiste à brancher tous les circuits monophasés sur la même phase, par commodité de câblage. Le résultat : une phase surchargée, deux phases quasi vides, et un neutre qui encaisse la totalité du déséquilibre.
Les guides techniques triphasés récents indiquent que l’écart de courant entre phases ne doit pas dépasser environ 10 % de la valeur moyenne. Au-delà, on s’expose à des déclenchements intempestifs du disjoncteur général, des échauffements de conducteurs et une surtension sur le neutre qui peut endommager les appareils sensibles.
A lire aussi : BAES branchement dans un local ERP : comment préparer votre passage en commission de sécurité ?
En pratique, on liste les puissances réelles de chaque circuit 220V (éclairage, prises outils, chauffage d’appoint) et on les répartit sur les trois phases. Un tableau simple sur papier suffit : trois colonnes, une par phase, avec les watts cumulés. L’objectif est d’obtenir des totaux proches.
Exemple concret de répartition
- Phase 1 : éclairage atelier (tubes LED, environ 200 W) + prise perceuse à colonne (500 W)
- Phase 2 : prises murales plan de travail (outillage portatif, jusqu’à 1 500 W cumulés)
- Phase 3 : poste à souder inverter 220V (tirage variable, pics fréquents) + touret à meuler (500 W)
Les machines triphasées 380V (tour, fraiseuse) se branchent sur les trois phases simultanément et n’affectent pas l’équilibrage monophasé. C’est uniquement la charge 220V qui crée le déséquilibre.
Câblage du tableau secondaire garage : section de câble et protection

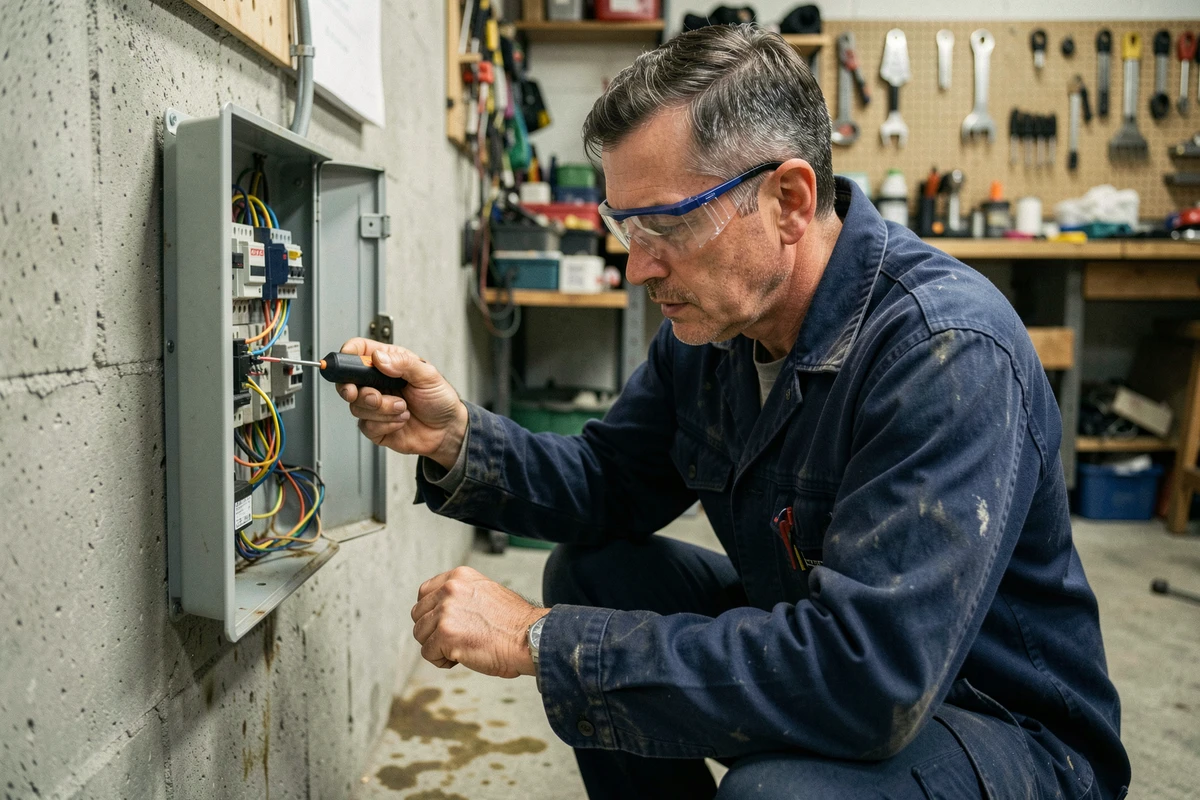

Le tableau électrique du garage ou de l’atelier est alimenté depuis le tableau principal de la maison. La distance entre les deux conditionne directement la section de câble à utiliser. Sur une vingtaine de mètres (cas fréquent d’un garage détaché), un câble 5G6 mm² couvre la majorité des installations d’atelier sous abonnement triphasé classique.
Le câble doit comporter cinq conducteurs : trois phases, un neutre et un conducteur de protection (terre). On utilise du câble R2V enterré sous fourreau TPC si le passage est en tranchée, ou du câble fixé sur chemin de câbles en aérien.
Protection en tête du tableau secondaire
Le départ vers le garage se protège côté tableau principal par un disjoncteur tétrapolaire (quatre pôles) calibré selon la section du câble et la puissance appelée. En tête du tableau secondaire, on installe un interrupteur différentiel adapté. Pour un atelier mixte 380V/220V, un différentiel 30 mA de type A sur les circuits prises 220V est obligatoire.
Les circuits triphasés 380V destinés aux machines lourdes (tour, compresseur) passent sous un différentiel de type AC ou, selon le type de variateur utilisé, de type B. Les retours varient sur ce point selon les configurations de variateurs de fréquence, et le choix mérite confirmation avec un électricien si l’atelier intègre des machines à commande électronique.
Prises et raccordements 380V en atelier : contraintes terrain

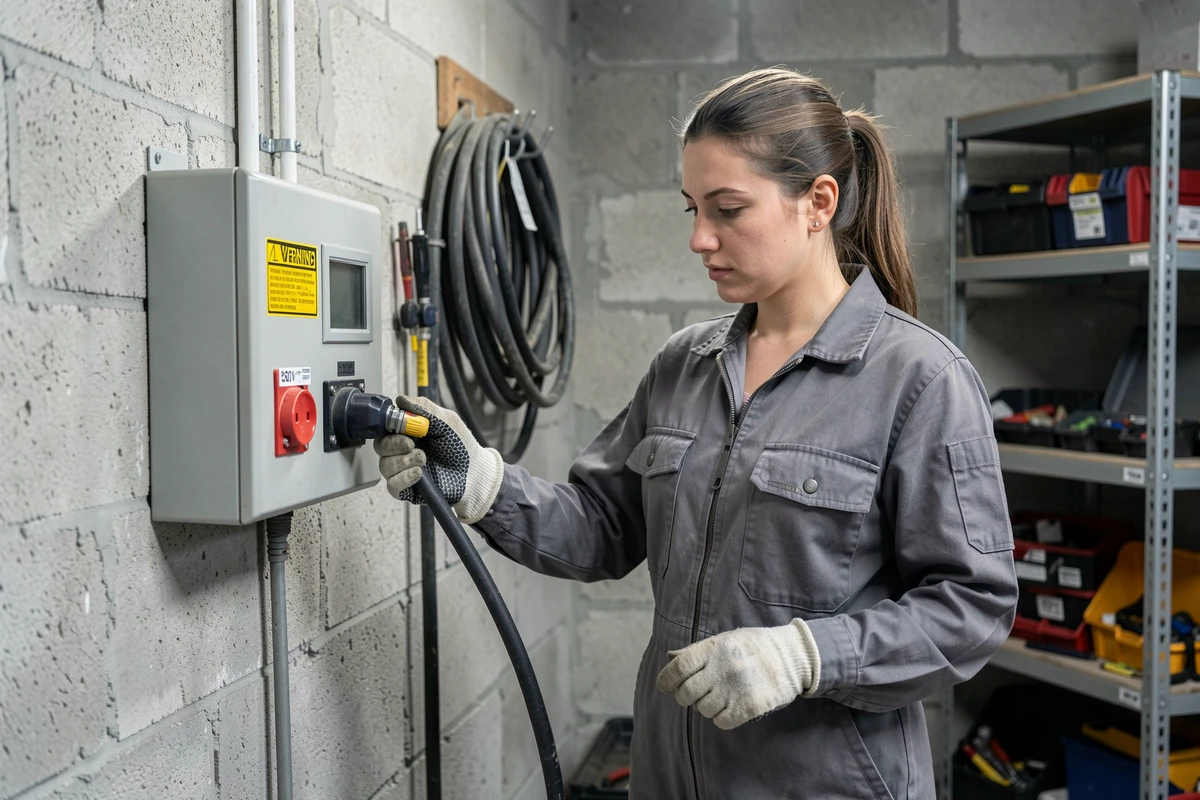

Les machines triphasées 380V se raccordent via des prises industrielles normalisées. Pour les équipements courants d’atelier (tours, fraiseuses, scies à ruban jusqu’à 2 ou 3 CV), on utilise des prises triphasées 16 A ou 32 A selon la puissance du moteur.
Un point rarement abordé dans les contenus bricolage concerne les rallonges 380V. En milieu industriel, la bonne pratique limite les rallonges triphasées à une vingtaine de mètres maximum, avec du câble en section 6 mm² et quatre conducteurs. Au-delà, la chute de tension devient problématique, surtout au démarrage d’un moteur qui appelle plusieurs fois son courant nominal.
Mise à la terre spécifique pour l’atelier
Si le garage est séparé de la maison, la question de la terre se pose. On peut ramener la terre depuis le tableau principal via le conducteur de protection du câble d’alimentation. Certains installateurs préfèrent créer un piquet de terre local en complément, notamment quand l’atelier accueille des équipements générant des perturbations haute fréquence (postes à souder HF, variateurs de vitesse).
La continuité de la liaison équipotentielle entre le garage et la maison reste indispensable dans tous les cas. Masse des machines, carcasses métalliques, établis en acier : tout doit être relié.
Schéma électrique 380V en 220V : erreurs fréquentes sur le neutre
Le neutre est le conducteur le plus mal compris dans les installations mixtes. En triphasé équilibré pur (trois phases, pas de monophasé), le courant dans le neutre est théoriquement nul. Dès qu’on ajoute des circuits 220V, le neutre transporte le courant de déséquilibre. Si sa section est insuffisante ou si une connexion est mauvaise, il chauffe.
Première erreur courante : utiliser un neutre de section inférieure aux phases. En atelier, le neutre doit avoir la même section que les conducteurs de phase, du tableau principal jusqu’au tableau secondaire.
Deuxième erreur : couper le neutre avec un dispositif unipolaire. Sur un tableau triphasé alimentant du 220V, le neutre passe par le disjoncteur tétrapolaire de tête ou par l’interrupteur différentiel, mais ne doit jamais être interrompu indépendamment d’une phase en aval.
Repérage et identification des circuits
Un schéma clair, affiché à l’intérieur du coffret, facilite toute intervention future. On y indique pour chaque départ : la phase utilisée (L1, L2 ou L3), le calibre du disjoncteur, la section du câble et la destination (prise nord, éclairage établi, tour Crouzet). Ce repérage évite de surcharger une phase lors de l’ajout d’un nouveau circuit.
Le schéma électrique 380V en 220V d’un atelier n’a rien de complexe en soi, mais chaque détail compte : équilibrage des phases, section du neutre, type de différentiel, limitation des rallonges triphasées. Un tableau bien câblé et correctement repéré, c’est un atelier où l’on travaille sans se poser de questions à chaque mise en route de machine.
